Les moteurs pas à pas sont très pratiques car ils permettent de faire tourner leur axe d'un angle précis. Un moteur pas à pas bipolaire est composé de 4 fils couplés deux par deux aux bobines constituant le moteur.

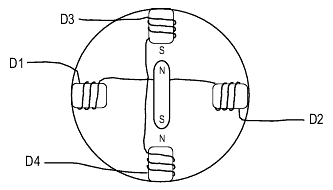

stepper

Télécharger les fichiers

Dans cet exemple d'application utilisant la communication au travers du port série (rs232 ou UART), nous allons réaliser un simple voltmètre numérique qui transmettra à l'ordinateur la valeur de tension (entre 0 et 5V) présente sur l'entrée analogique AN7 d'un 16f684. Par la même occasion, le pic affichera sur un barregraph (5 leds) chaque unité de tension. La communication se ferra à 1200Bauds, la période d'échantillonnage de 100ms et le code sera écrit en C et C# pour le logiciel informatique. Nous utiliserons un PicKit 1 pour simplifier le montage:

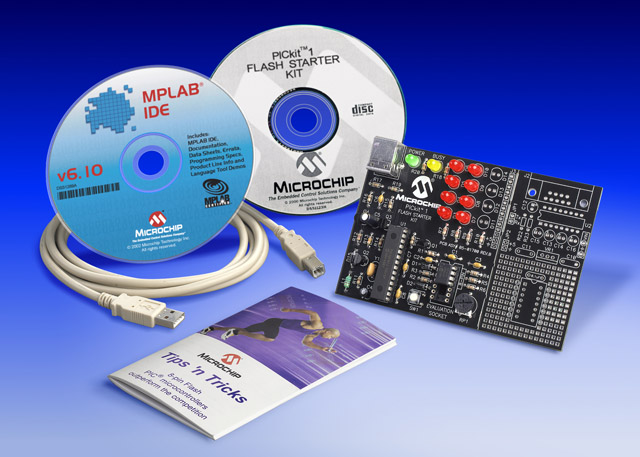

pickit1
