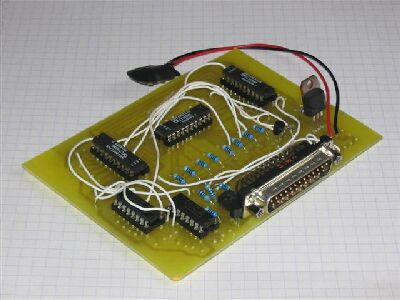

Port parallèle

Schéma de la carte d'interface

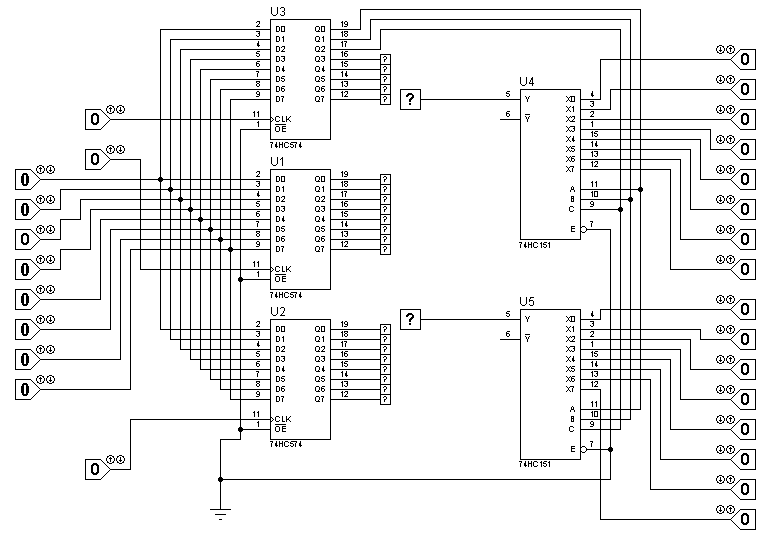

Voici la version du schéma pour le mode simulation, les entrées des composants ont été remplacées par des simulateurs d'état logique (soit 1, soit 0). Par ce schéma on peut comprendre facilement le rôle chaque composant. La version source du schéma permettant la simulation sous proteus est proposée dans les téléchargements du projet.
